Linka na výrobu PVC desek a fólií

Zákazník : FATRA a.s., závod Chropyně (dříve Technoplast)
Zakázka : Rekonstrukce válcovací linky (číslo 5), určené pro výrobu PVC desek a fólií

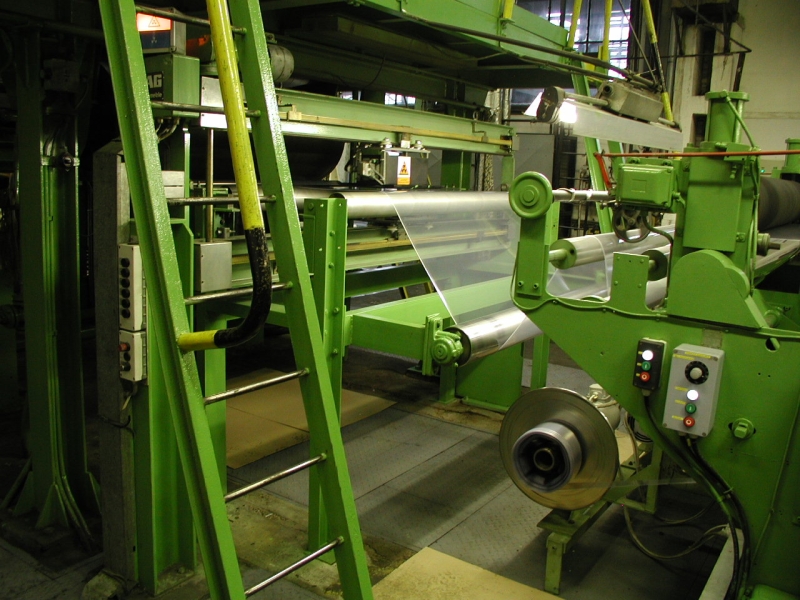

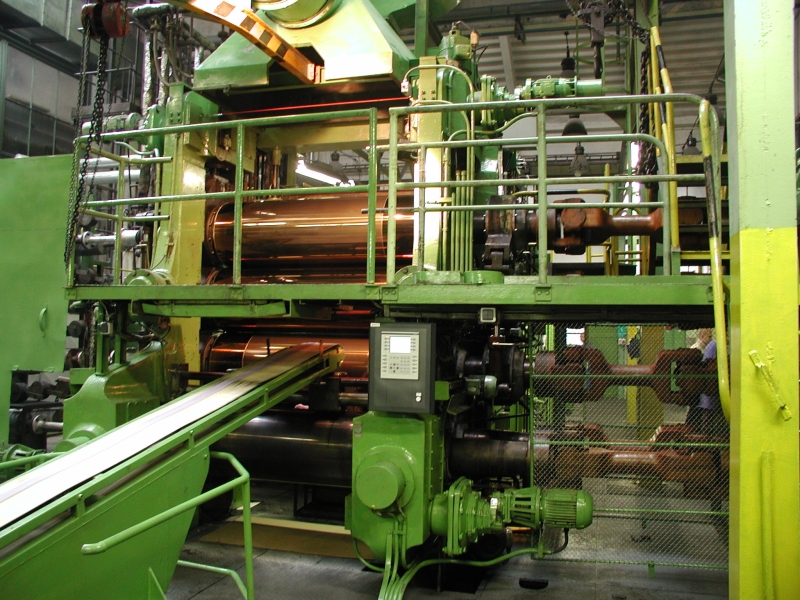

XiNTECO zde v roce 2004 realizovalo rozsáhlou rekonstrukci elektrického systému. Elektrický systém zahrnoval všechny části linky, jako KO hnětič, kalandrovací dvouválec, pásové dopravníky, kalandrovací pětiválec (tloušťka a profil se zde řídí nastavením štěrbin mezi válci a křížením válců), odtahové, chladící a dezénovací válce, ořezávačku okrajů, teplosměnnou stanici, měření tloušťky a profilu, dvou-pozicovou navíjecí stanici.

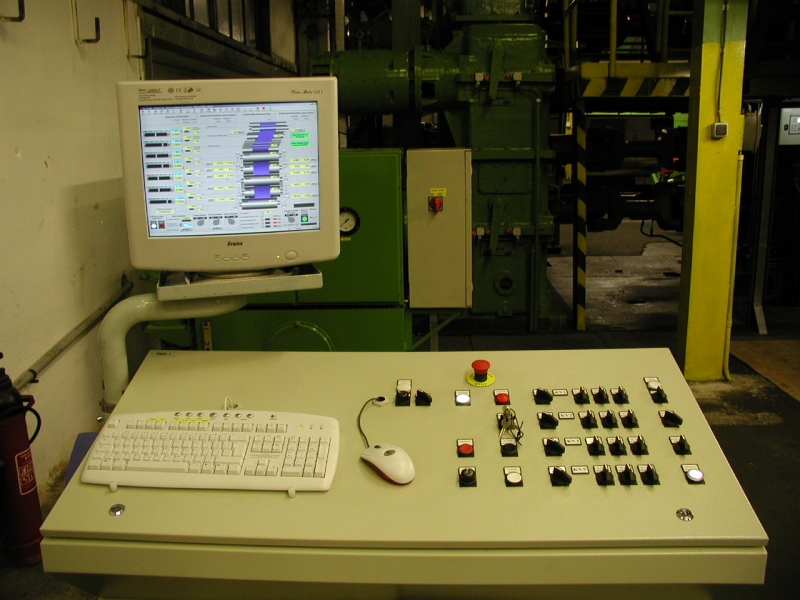

Rozváděčové skříně a ovládací pulty STA.

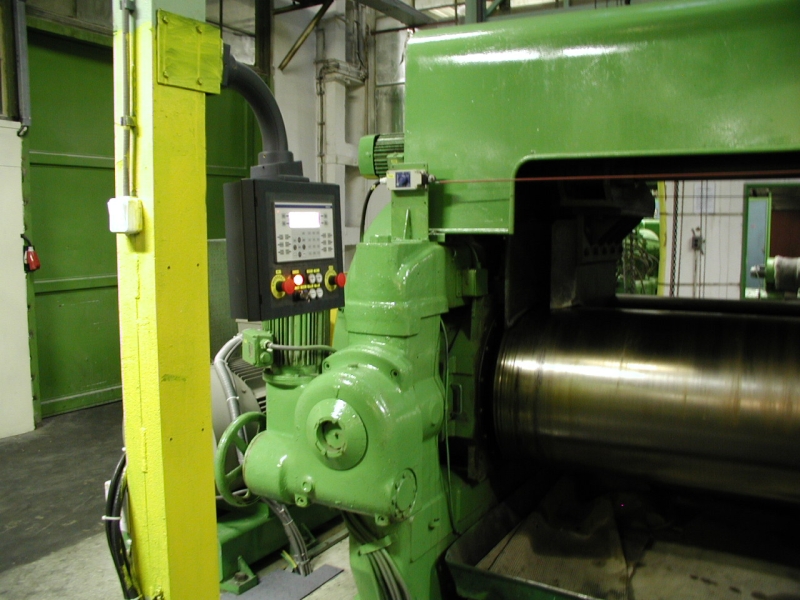

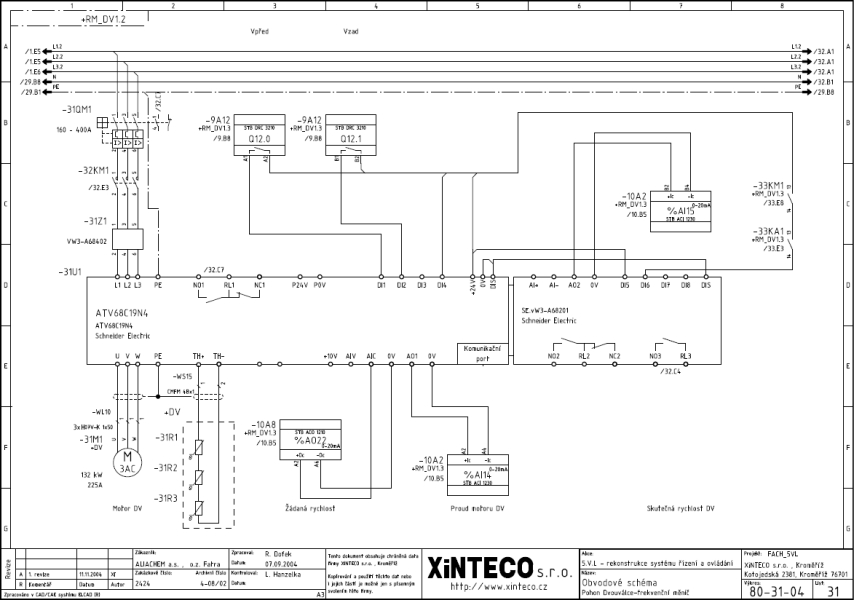

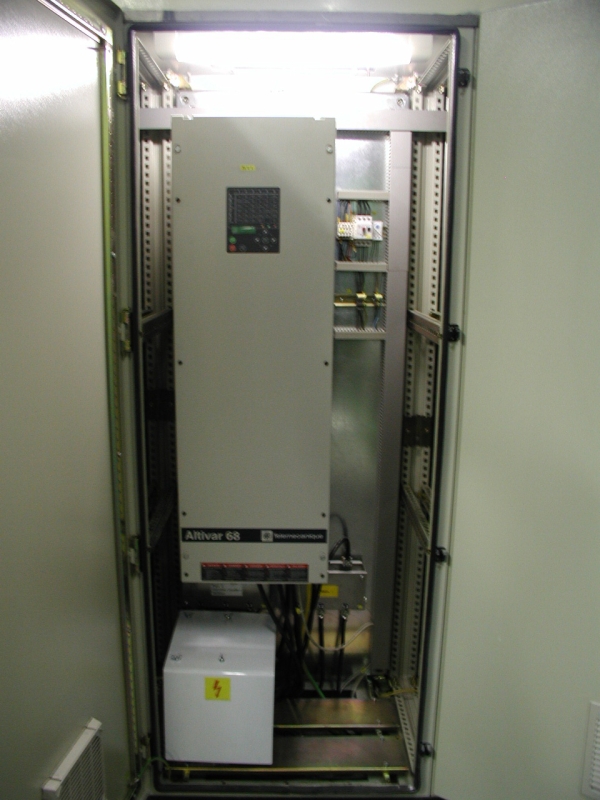

Pohon dvouválce osazen frekvenčním měničem FM Altivar 132 kW. Pohony ostatních válců (3 až 55 kW) osazeny DCM Simoreg a snímači otáček IRC.
Bezpečnostní prvky Preventa.

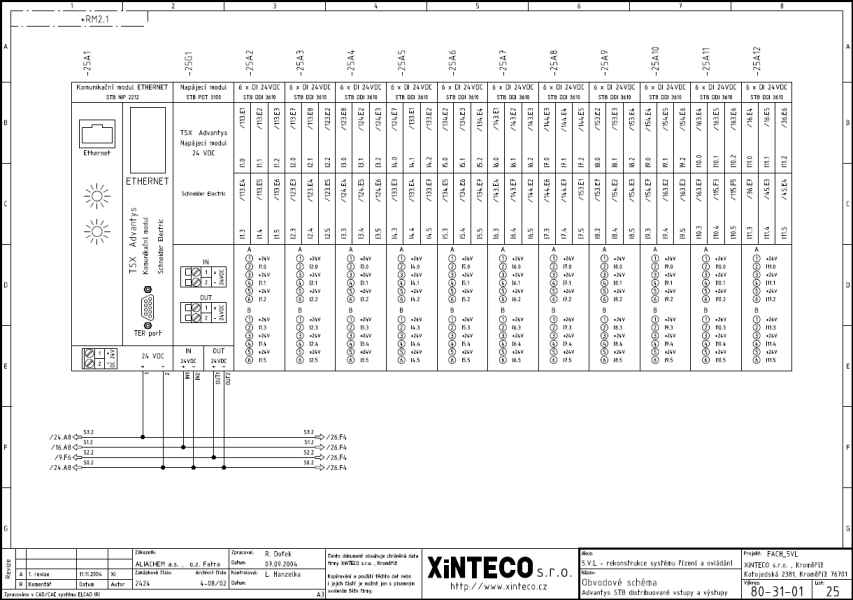

Do elektrického systému byl začleněn řídící systém, jehož základem byl průmyslový automat PLC Modicon Premium. Připojení aktuátorů a senzorů prostřednictvím vzdálených V/V stanic Advantys STB.

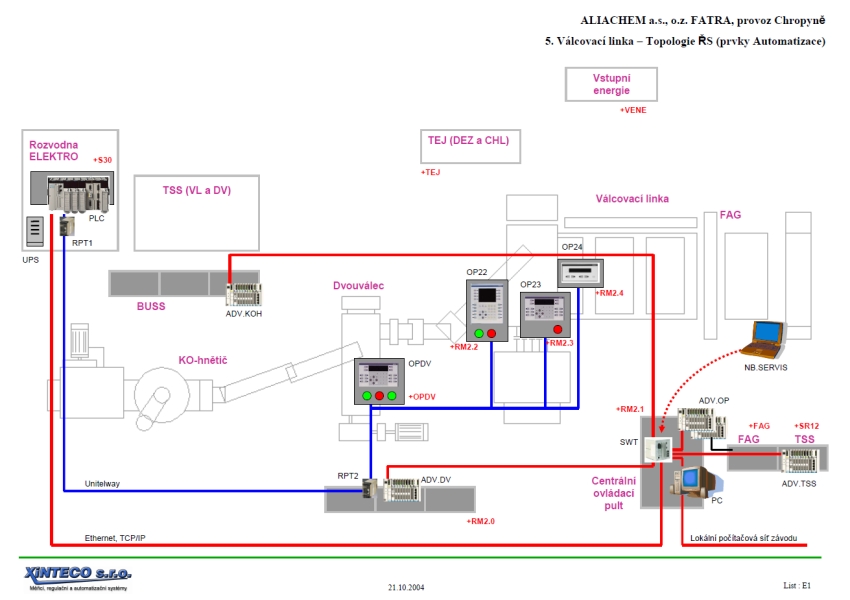

Části řídícího systému (PLC, V/V, OP, TPC) včetně pohonů FM připojeny buď v síti Unitelway nebo pak v síti Ethernet TCP/IP. Tato síť připojena k podnikové počítačové síti závodu.



Díky takovéto topologii systémů byl umožněn vzdálený monitoring technologie a vzdálený servis řídících systémů (popř. i elektro).

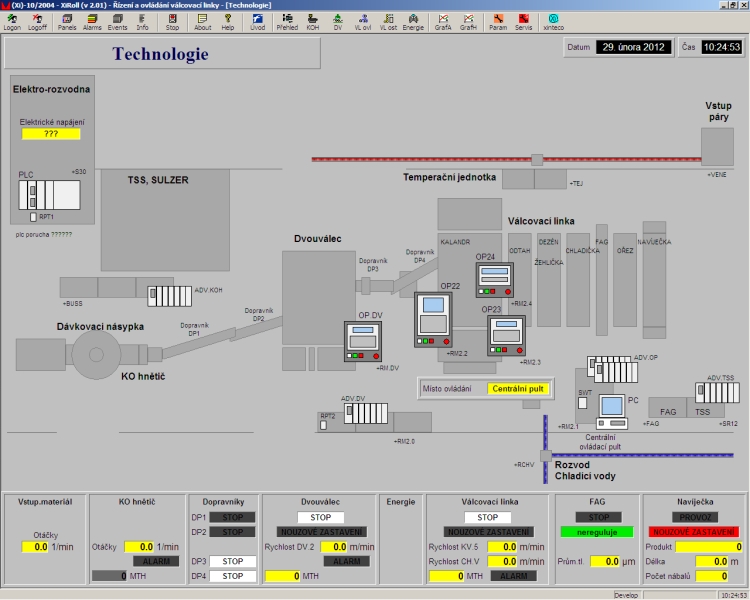

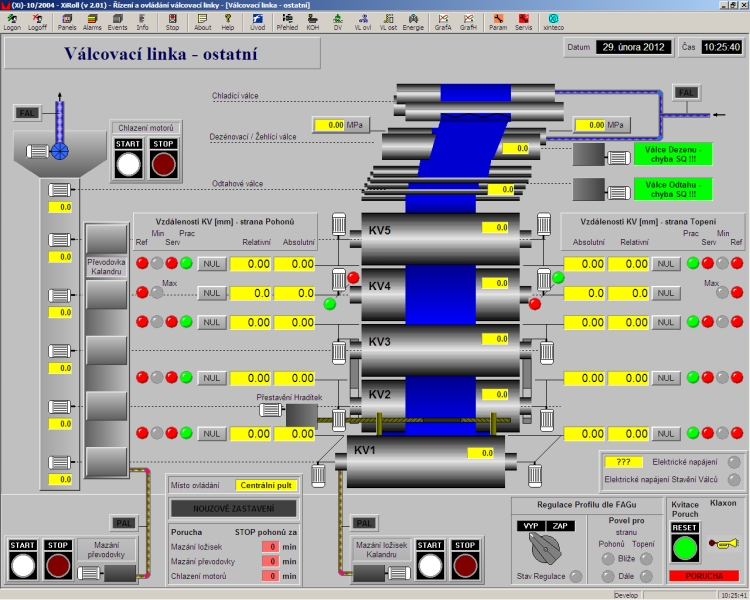

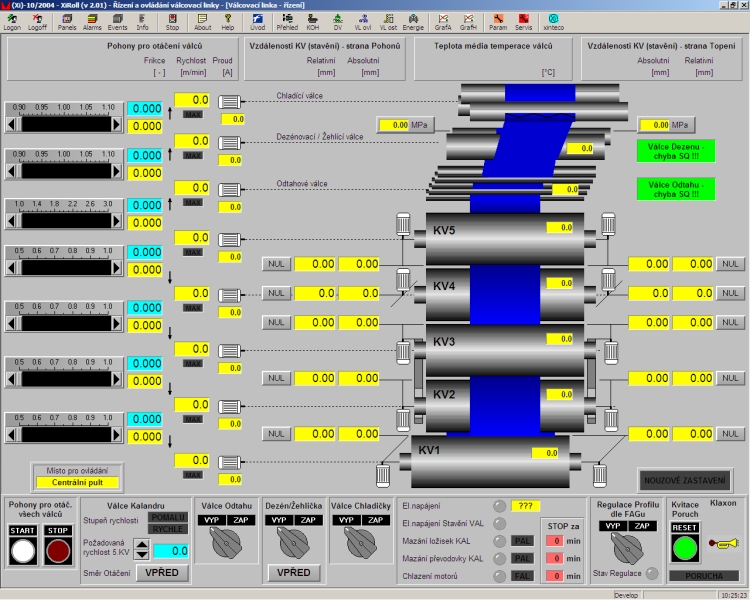

Ovládání dílčích strojů z místních operátorských panelů OP Magelis a procesní stanice TPC (SCADA HMI aplikace, vizualizace).
Řízení a ovládání buď z místa dílčích strojů (klasické monitorovací a ovládací prvky nebo OP), popř. centrálně z místa TPC. Všechny události archivovány do podsystému hlášení/Eventů, upozornění na nestandardní a poruchové stavy podsystémem Alarmů, procesní veličiny ukládány do podsystému Trendů.

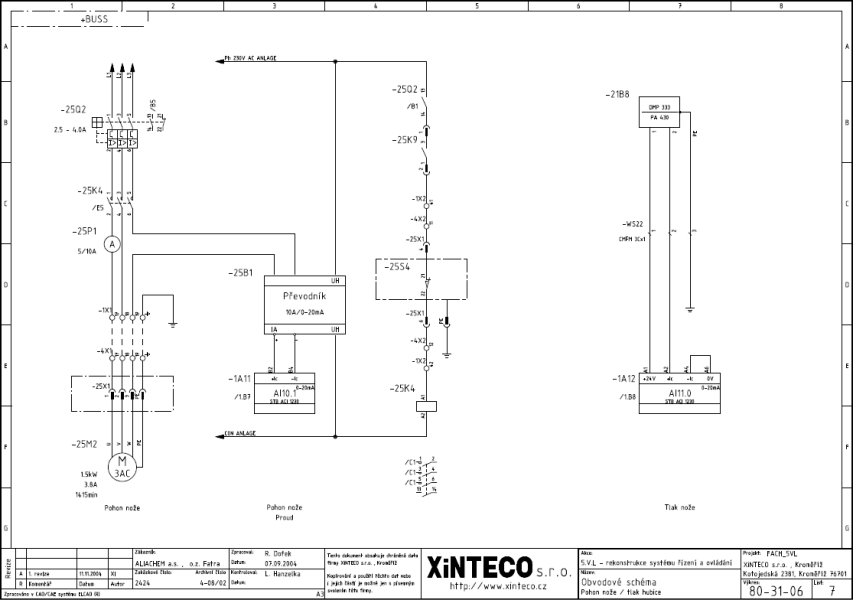

Projekt elektro sestaven v CAE systému ELCAD (Aucotec AG) a AutoCAD.
Programování aplikace (XiRoll) pro PLC Modicon Premium v prostředí UNITY PRO.
Sestavení aplikací pro OP Magelis v prostředí Vijeo Designer.
SCADA aplikace (XiRoll) programována v Prostředí Promotic.
Programování měniče Altivar v prostředí Power Suite.
Programování měničů Simoreg v prostředí STARTER.

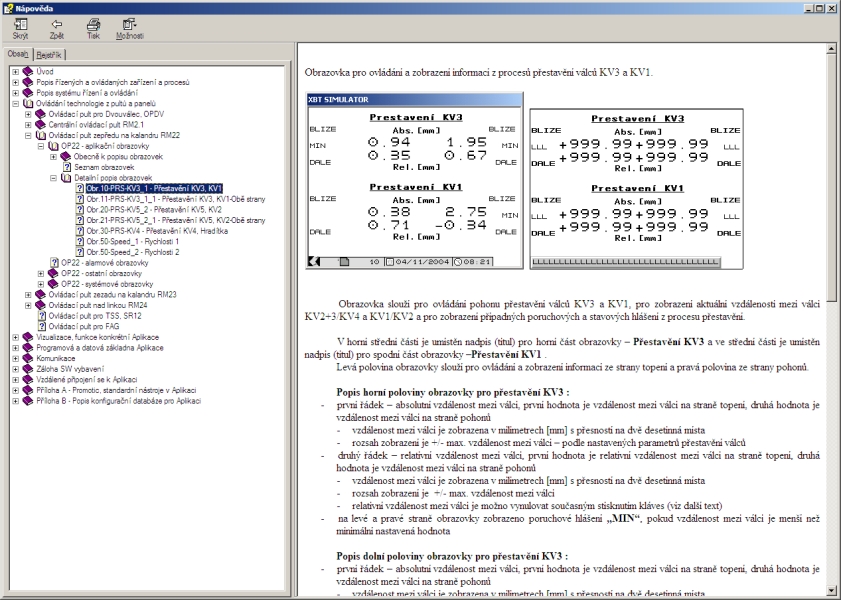

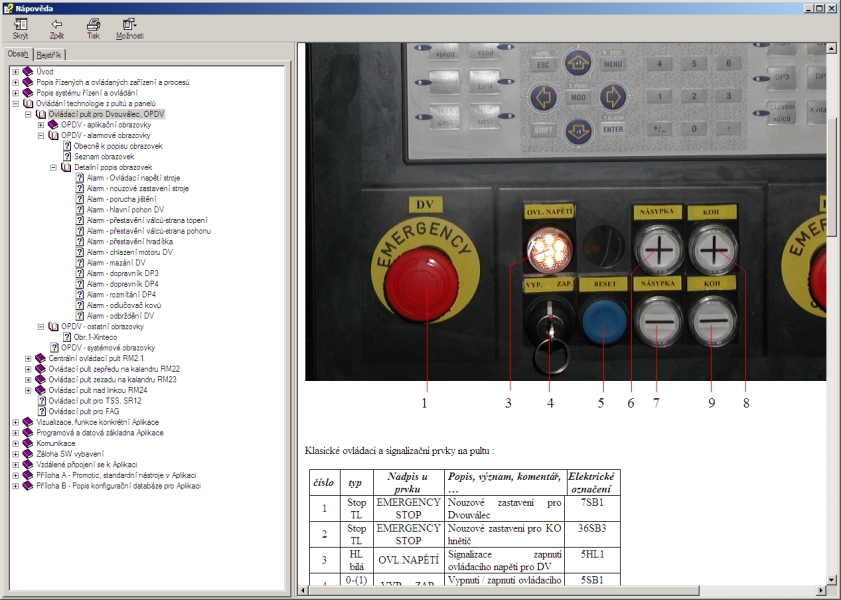

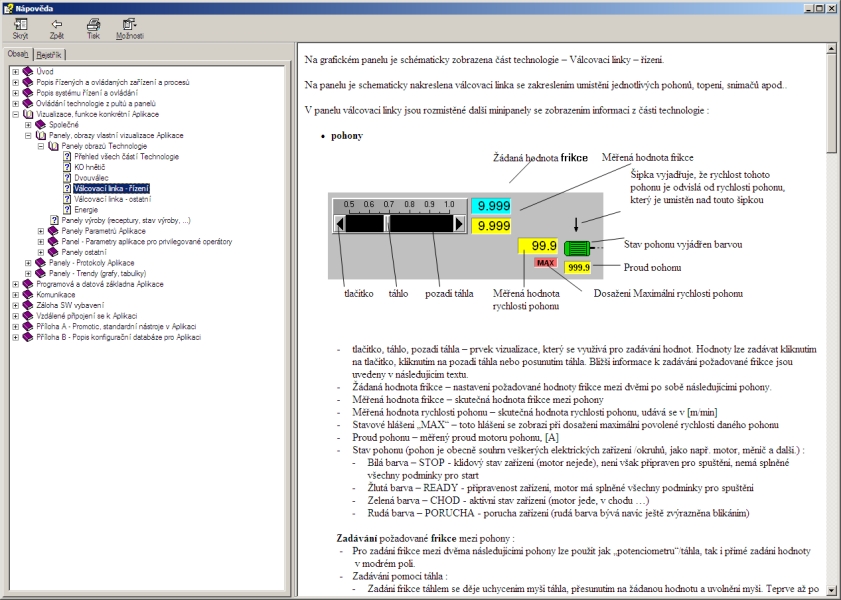

Popis systému a ovládání bohatě dokumentován v elektronické Nápovědě/Helpu.
